Injap Pelega Tekanan Silinder Gas JRF-H35-01TA

Injap Pelega Tekanan Silinder Gas JRF-H35-01TA

1. Profil produk

Gambaran keseluruhan produk

Injap pelega tekanan silinder JRF-H35-01TAgas ialah injap bekalan gas yang direka khas untuk sistem bekalan hidrogen kecil seperti 35MPa.Lihat Rajah 1, Rajah 2 untuk peranti, rajah skematik dan objek fizikal.

Injap pelega tekanan silinder JRF-H35-01TA mengguna pakai reka bentuk bersepadu, termasuk tolok tekanan, injap keselamatan, injap pengisian sehala, injap suis manual, penapis, injap pelega tekanan sekunder.

Rajah 1 Gambar rajah skematik injap pelepas tekanan silinder JRF-H35-01TA

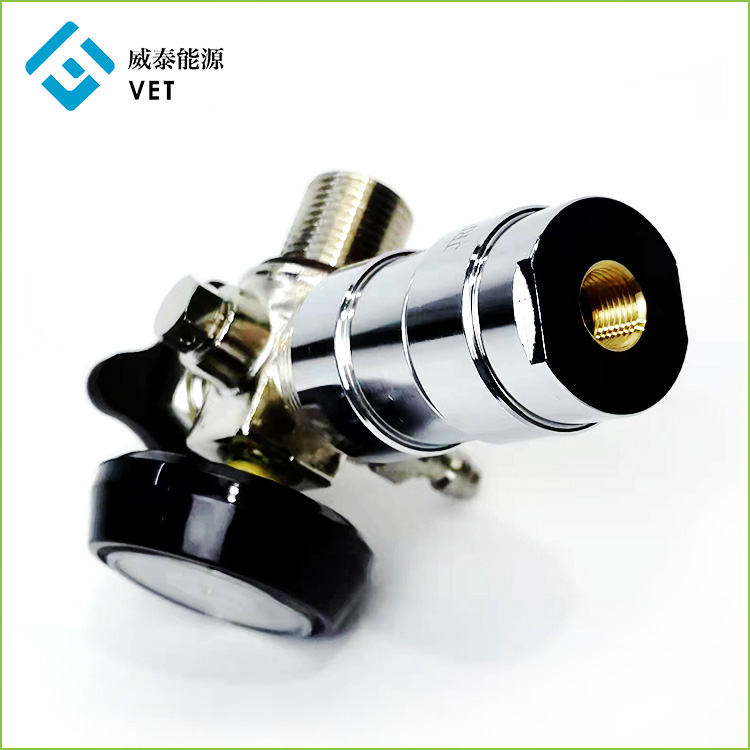

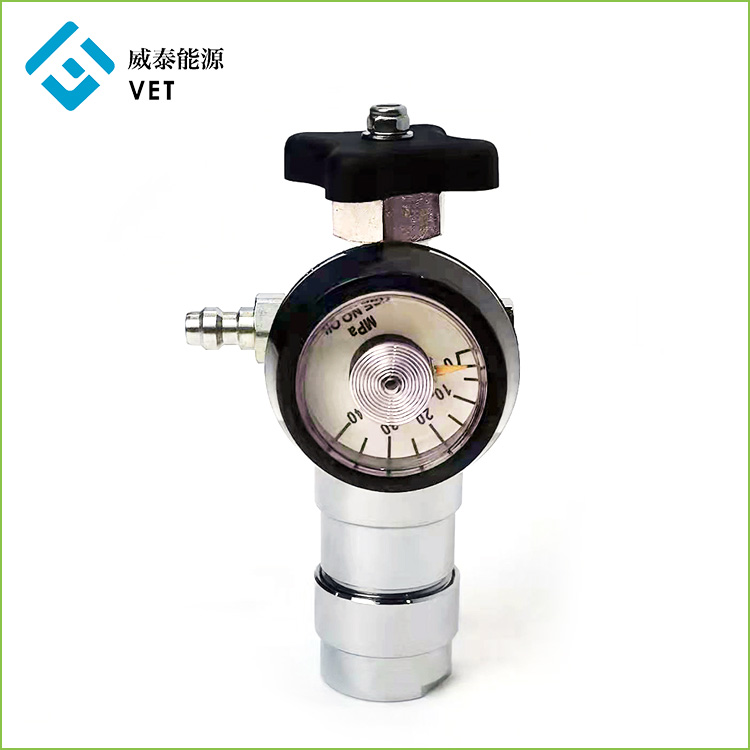

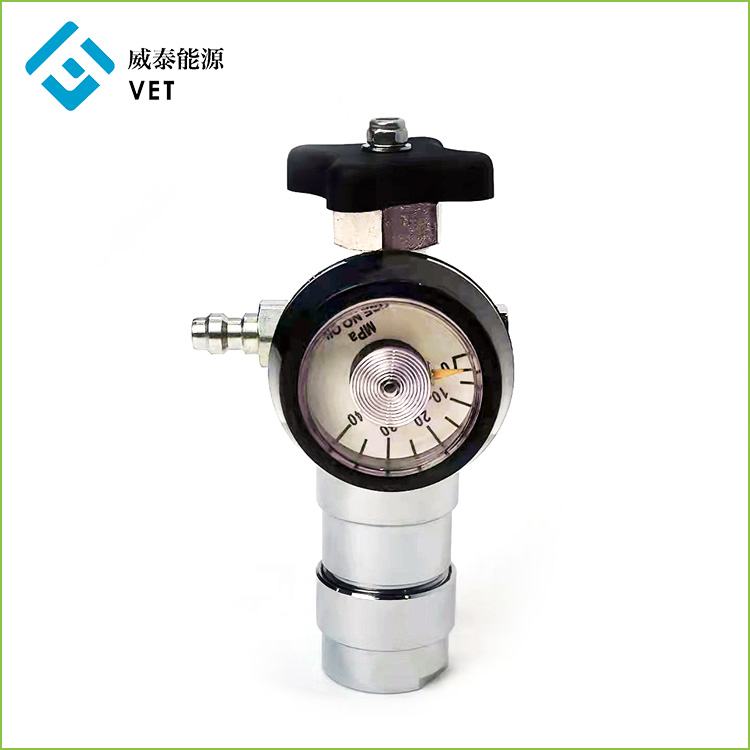

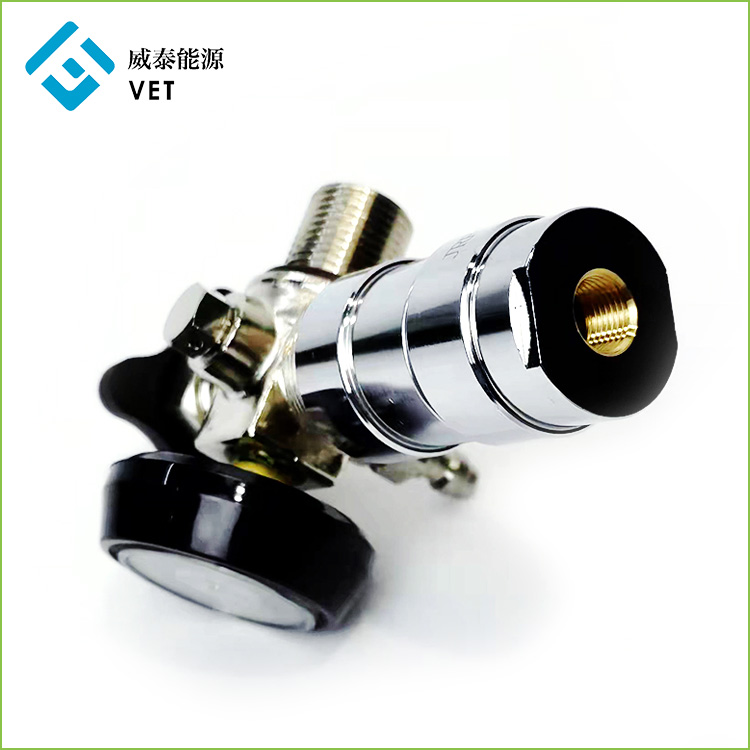

Rajah 2 Lukisan fizikal injap pelega tekanan silinder JRF-H35-01TA

Modul injap pelega tekanan silinder
Injap pelega silinder JRF-H35-01TA mengguna pakai mod peraturan tekanan hadapan sekunder, dengan ketepatan tekanan alur keluar yang tinggi, kestabilan yang baik dan kurang getaran.

Injap pengisian sehala

Injap pelega tekanan JRF-H35-01TAcylinder menggunakan injap pengisian sehala asal, bertindak sebagai injap henti apabila modul ditiup. Pastikan injap suis manual tertutup tanpa menukar injap.

2. Indeks teknikal

Data Teknikal JRF-H35-01TA

3. Data antara muka

Data antara muka silinder (disesuaikan atas permintaan)
Antara muka silinder ialah benang M18x1.5 dan dimeterai dengan permukaan hujung cincin O tunggal.
Lihat Rajah 3 untuk dimensi tertentu.

Rajah 3. Data antara muka silinder

Data Antara Muka Pengisian Gas (disesuaikan mengikut permintaan)
Antara muka kembung direka sebagai injap pengisian udara sehala.
Lihat Rajah 4 untuk dimensi tertentu.

Rajah 4.Data antara muka pengisian gas

Data antara muka alur keluar tekanan rendah (disesuaikan mengikut permintaan)
Antara muka alur keluar tekanan rendah ialah Rc1 / 8, lihat Rajah 5 untuk dimensi tertentu:

Rajah 5. Data alur keluar tekanan rendah

4. Gunakan arahan

Injap pelega tekanan silinder JRF-H35-01TA mempunyai dua keadaan operasi: inflasi dan deflasi.

Keadaan inflasi
Apabila injap pelega tekanan silinder JRF-H35-01TA dinaikkan, tutup injap suis manual dan masukkan paip inflasi tekanan tinggi (Rajah 6) ke dalam injap pengisian sehala untuk mengembang. Selepas melambung ke tekanan yang telah ditetapkan, keluarkan paip inflasi tekanan tinggi untuk digunakan.

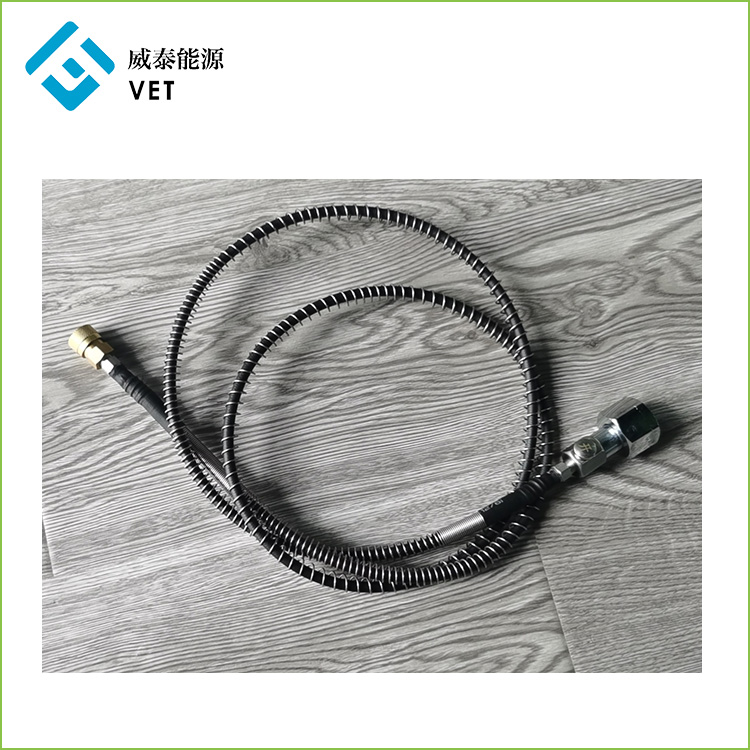

Rajah 6. Paip inflasi tekanan tinggi (Model: YQF-1-CQG3(1.5m)

Keadaan deflasi
Apabila injap pelega tekanan JRF-H35-01TAcylinder berfungsi, buka injap suis manual untuk membekalkan gas ke hiliran.
